ریل جرثقیل سقفی

ریل جرثقیل سقفی، ریل طولی شکلی هستند که روی ستون‌ها و تیرچه‌های جرثقیل سقفی و دروازه ای نصب می‌گردند و وظیفه مسیر دادن به بالابر جرثقیل را بر عهده دارند. پیشنهاد می‌کنیم قبل از خرید ریل جرثقیل، ادامه پست را بخوانید و در صورت اطلاعات بیشتر یا استعلام قیمت ریل جرثقیل سقفی و دروازه‌ای یا سفارش آن، با کارشناسان نیروزا تماس بگیرید.

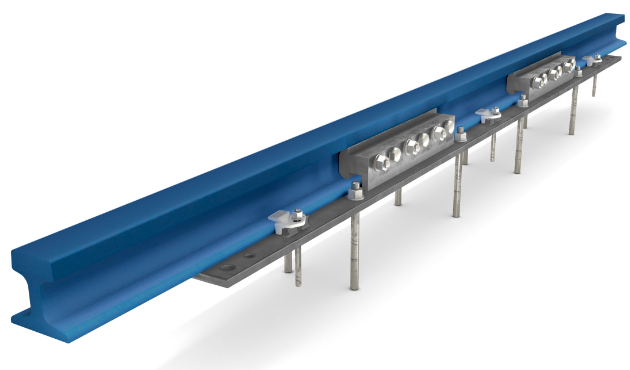

ریل جرثقیل سقفی، قطعه یا قالب ریلی H شکل جرثقیل سقفی را تشکیل می‌دهد که بالابر جرثقیل (بوسیله ترولی نصب شده روی ریل) روی آن حرکت می‌کند و به چپ و راست می‌رود. انواع ریل جرثقیل سقفی همانند ریل قطار کار می‌کند و در واقع به قطار مسیر می‌دهد.

ریل جرثقیل یا سی ریل جرثقیل خود بر روی پل جرثقیل سقفی نصب می‌شود. در واقع سی ریل شامل بخشی از باند جرثقیل می‌شود.

باند جرثقیل نیز شامل تیرچه‌ها (پل‌ها)، ستون، ریل جرثقیل و ترولی (قرقره یا چرخ ریل جرثقیل) می‌شود.

مدل‌های ریل جرثقیل

ریل های جرثقیل که چرخ‌ها و ترولی بالابر جرثقیل بر روی آن حرکت می‌کنند، در ۲ مدل چهار پهلو (Square) و تیپ A (معروف به راه آهنی) تولید می‌شوند که این دو مدل نیز در سایزهای مختلفی وجود دارند.

ریل های راه‌آهنی (تیپ A) در جرثقیل‌های سقفی سنگین و فوق سنگین کاربرد فراوانی دارد. بطور مثال در خطوط ذوب آهن و صنایع فولاد از این ریل ها استفاده می شود.

ریل‌های چهار پهلو در جرثقیل‌های نیمه سنگین و متوسط پرکاربرند. جرثقیل‌هایی که دهانه‌شان حداکثر 35 متر  و ظرفیت بار حداکثر 30 تنی دارند.

انواع ریل جرثقیل سقفی

انواع ریل جرثقیل سقفی از لحاظ نوع جرثقیل و نحوه کارکردش تقسیم بندی می‌شوند. در ادامه به معرفی این دسته بندی‌ها می‌پردازیم:

ریل جرثقیل سقفی

قطعات جرثقیل سقفی، ریل جرثقیل سقفی
ریل جرثقیل سقفی زیر چرخ‌های جرثقیل قرار دارد

این نوع ریل‌ها روی جرثقیل‌های سقفی که بر روی سقف و تیرچه‌ها پیکربندی می‌شوند، استفاده شده. برای مثال در جرثقیل مونوریل، ریل جرثقیل بر روی کف و سقف ساختمان بصورت خطوط مسیرهای خمیده یا مستقیم قرار می‌گیرند.

مطلب پیشنهادی: جرثقیل مونوریل

ریل جرثقیل دروازه ای

معرفی انواع جرثقیل دروازه ای و نیم دروازه ای
ریل جرثقیل دروازه ای

در بیشتر جرثقیل‌های دروازه ای نیز از ریل جرثقیل استفاده می‌شود. پایه ها و ستون‌های جرثقیل دروازه ای روی ریل‌ها (یا چرخ‌ها) قرار می‌گیرند و حرکت می‌کنند.

در ریل جرثقیل دروازه ای  بهتر است میزان خوردگی یا سایش ریل‌ها یا وجود گرد و خاک مابین ریل‌ها چک شود، تا از وقوع حوادث خطرناک جلوگیری به عمل آید. همچنین در صورت وجود ترک خوردگی در ریل جرثقیل دروازه ای، این مشکل هر چه زودتر برطرف گردد.

نصب ریل جرثقیل سقفی و دروازه‌ای

نصب ریل جرثقیل سقفی

برای نصب ریل جرثقیل سقفی باید توجه کنیم که ریل جرثقیل بر روی تیرهای نگهدارنده بالابر جرثقیل سقفی نصب می‌گردد که شامل تیر فولادی و تیر بتنی است.

ابتدا ترسیمی از جرثقیل سقفی خود داشته باشید که در آن، موقعیت و ارتفاع ریل‌ها تعیین شده باشد. قبل از نصب ریل، ابتدا شیارها، مقاطع و مسیرهای ریل جرثقیل را بررسی کنید.

همچنین میزان تاب آوری ریل‌ها بر اساس مجموع ظرفیت بارها و وزن بالابر را بسنجید. اتصال این نوع ریل‌ها با عملیات جوشکاری روی تیرچه‌ها، ستون‌، سقف و کف انجام می‌گیرد. کارشناسان نصاب بوسیله دوربین نقشه‌برداری و ابزار تراز و متر لیزری، از نصب صحیح ریل‌ها اطمینان حاصل می‌کنند.

سرویس، نگهداری و تعمیر ریل جرثقیل

سرویس و تعمیر ریل برای ایمنی کارکنان و امنیت دارای‌های شما لازم و ضروری است. برای ریل جرثقیل سقفی و جرثقیل دروازه ای، بهتر است موارد زیر را چک کنید:

1-  پیچ ها و مهره ها را چک کنید و اگر شل بودند اقدام به محکن کردنشان نمایید.

۲- بررسی کنید که در ریل‌های مستقیم دو سر ریل در یک مسیر موازی قرار دارند یا خمیدگی بوجود آمده است. همچنین در ریل جرثقیل‌های مونوریل نیز مسیرهایی که دارای خمیدگی هستند را بازرسی نمایید، بیشتر شکستی و ترک ریل‌ها به این مسیرها مربوط می‌شوند.

۳- تیر بین دو نقطه نگهدارنده ریل از شکل خارج شده یا افتادگی دارد یا نه.

۴- آج‌های سی ریل جرثقیل را بازرسی کنید که سایش نداشته باشند..

کلاس‌های ریل جرثقیل

همانطور که مشاهده می‌نمایید، کلاس‌بندی های مختلفی از ریل جرثقیلی وجود دارند:

ریل جرثقیل A45, A55, A65, A75, A100, A120, A150 ریل معدنی S10, S12, S14, S18, S20, S24, S33, S41, S49, S54, S64 R24 , R33 , R38 , R43 , R50 QU70 , QU80 , QU100 , Qu120 ریل راه اهن UIC45, UIC50 , UIC60 E1101-93 JIS 15KG, JIS 22KG, JIS 30A, JIS 37A, JIS 50N, CR 73, CR 100 Indian: Standard: ISCR 50, ISCR 60, ISCR 70, ISCR 80, ISCR 100, ISCR 12

فروش ریل جرثقیل

فروش ریل جرثقیل در انواع مختلف اندازه‌ها و اشکال انجام می‌شود.

شرکت نیروزا بهزادان صنعت آریا با بیش از چهار دهه تجربه در صنایع جرثقیل سقفی، بالابر و وینچ جرثقیل، آماده دریافت سفارش‌های ساخت ریل جرثقیل شما صاحبان صنایع بزرگ و کوچک است.

قیمت ریل جرثقیل سقفی

بدلیل بالا و پایین شدن نرخ ارز مواد اولیه فلزات، جهت استعلام قیمت ریل جرثقیل سقفی، با شماره تماس درج شده در سایت تماس بگیرید.

لینک پیشنهادی: قطعات جرثقیل سقفی

کارشناسان نیروزا از صفر تا صد ساخت ریل جرثقیل در کنار شما خواهند بود. همچنین از طریق ایمیل شرکت نیز می‌توانید استعلام قیمت ریل جرثقیل سقفی را انجام دهید.
